アルネットホームが誇る先進の技術

アルネットホームが誇る
先進の技術

標準仕様で耐震性能が最高等級(耐震等級3)に対応

枠
東日本大震災以降、地震の回数も増え、政府の地震調査委員会は、今後30年間に70%の確率でマグニチュード7級の南関東地震が起こる可能性を発表しております。今後の地震に備え、揺れに耐える耐震技術はもちろん、一歩進んで揺れを吸収して建物を守る制振技術も兼ね備えることが、さらなる安全・安心につながるとアルネットホームは考えます。
アルネットホームの注文住宅は、標準仕様で耐震性能が最高等級(耐震等級3)に対応しております。
※階数・プランにより条件が異なる場合があります。
※「CLOLO」商品の耐震等級は異なります。
枠

地震に備えた耐震・制振技術

地震に備えた耐震・制振技術

地震に備えた
耐震・制振技術

制振ダンパー

地震のエネルギーを吸収し、建物の揺れを大幅に抑え、倒壊や損傷から守る制振ダンパー。
揺れ始めの微振動から大きな揺れまで大小の揺れに幅広く対応します。また繰り返し起こる余震にも強いのが制振ダンパーの特徴です。

(エヴォルツ)

(エヴォルツ)

evoltz_img

(エヴォルツ)

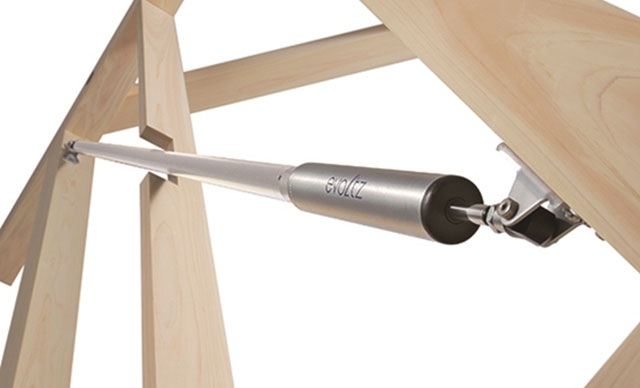

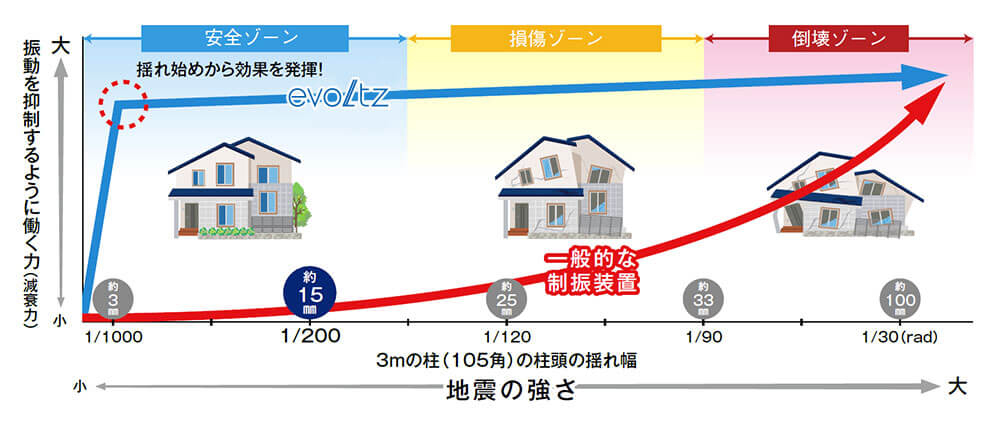

アルネットホームの制振ダンパーは、小さな揺れから効力を発揮し、大きな揺れまで瞬時に吸収する「バイリニア特性」を持った高性能制振ダンパーevoltz(エヴォルツ)を採用しております。

「耐震」だけでは補えない性能をカバーする「制振」

制振とは家への地震の衝撃を和らげて、揺れを軽減させることで家を傷めないようにする技術です。建物損傷が軽減されるため、繰り返される余震に有効です。筋かいや合板などで建物をガッチリと固める耐震だけでは、逆に弱い部分に力がかかり建物を傷めてしまうことがあります。だからこそ、小さな揺れの段階から耐震だけでは補えない建物への衝撃(地震エネルギー)を吸収し、揺れを軽減させる制振も重要なのです。

evoltz_img2

世界的な自動車パーツメーカー
ビルシュタインの技術を導入

世界的な自動車パーツメーカー、ビルシュタイン社の技術を導入して開発された木造住宅用制振ダンパー「evoltz」。自動車で路面に凹凸があっても、車体の揺れを抑制し、滑らかでフラットな乗り心地を実現するショックアブソーバの技術を用いた、他のどの制振装置よりも速く効き、衝撃から家を守る、世界レベルの高品質・高性能の制振ダンパーです。

evoltz_img

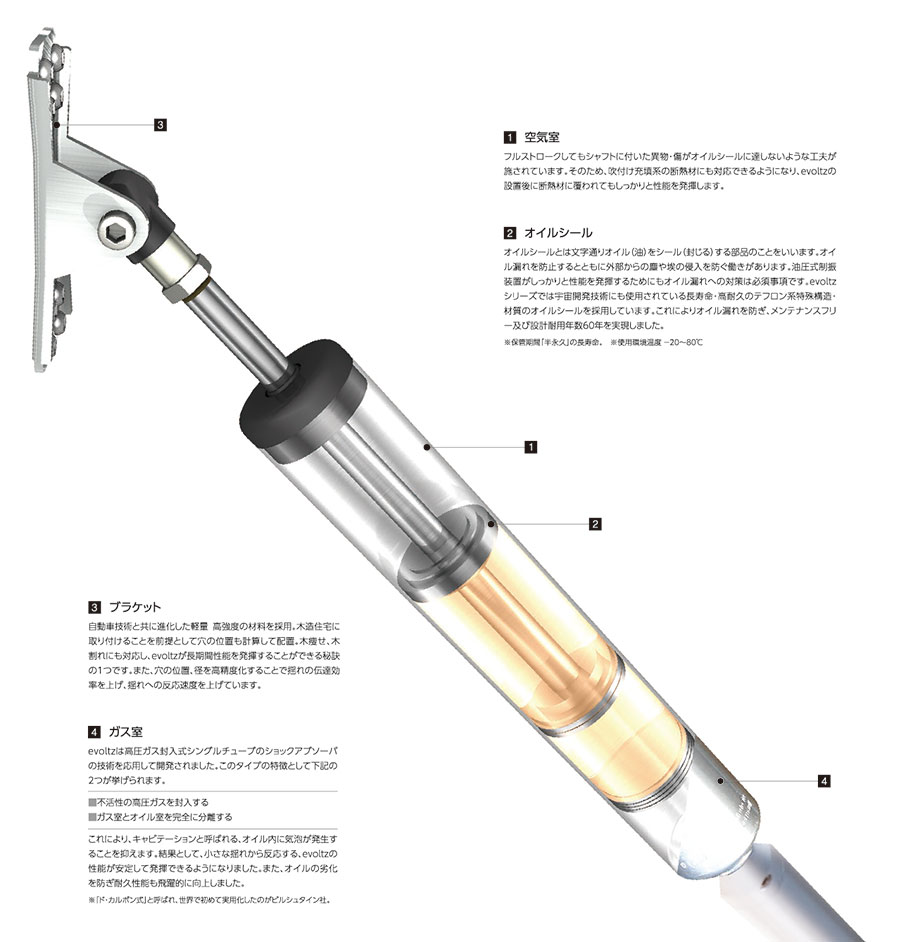

世界品質のハイクオリティ、制振性能を飛躍的に向上

evoltz_spring
1.ブラケット【高強度・高張力鋼(ハイテン)】

自動車技術と共に進化した軽量・高強度の材料を採用、穴の向き、径を高精度化することで揺れの伝達効率を上げています。

2.ガス室

不活性の高圧ガスを封入することで、作動が安定し、耐久性能は飛躍的に向上。「ド・カルボン式」と呼ばれ、世界で初めて実用化したのがビルシュタイン社。

3.フリーピストン

4.オイル

オイルは経年劣化させないため、外気に一切触れない構造となっています。

5.オイル室

大容量の油量(Ф46mm大口径)
油圧式制振装置は振動を熱エネルギーに変える熱交換機。油量が多いと発熱しても油脂の温度上昇(変化)は小さく抑えられ、油脂やオイルシールの劣化を防ぎます。

6.ピストン

特殊形状のピストンを採用し、制振性能に最適なバイリニア特性の減衰力を発生します。

7.オイルシール

油圧式制振装置はオイル漏れが命とりになります。多くの油圧式制振装置は自動車の技術が応用されています。しかし、住宅用の制振装置においてはメンテナンスフリーが必要不可欠なため、宇宙開発技術を応用したテフロン製特殊構造オイルシールを採用しています。

8.空気室

空気室を設けることにより、フルストロークしても異物・傷がオイルシールに達しないような工夫が施されています。

9.シャフト

揺れ(衝撃)の際にシャフトが伸び縮みして減衰力を発揮します。万が一、シャフトに塵やゴミが付着してもキャップ部分に配置されたスクレーパー(ワイパー)で拭き取られて内部に異物が侵入しない構造となっています。
evoltz_spring

10.ビス

文化財の改修工事にも使用される、特殊素材のビスを改良。衝撃から耐えるためにより強く、そして確実に施工性を上げるため下穴無しで容易にねじ込め、木割れの生じない仕様となっています。

ベタ基礎・基礎コーナーハンチ

ベタ基礎
家づくりのベースとなる基礎には、地震に強いベタ基礎を採用。コンクリート面全体で建物を支えるため地震や台風の衝撃を効果的に分散することができ、地盤が不揃いに沈下する不同沈下現象も予防します。コンクリートで土から建物を遮断するため防湿・防腐・防蟻効果があり、建物自体を根本から支えます。当社では建築基準法で120mm幅とされる基礎幅をさらに頑強な150mm幅で施工。住まいの安心と安全を末長く保ちます。

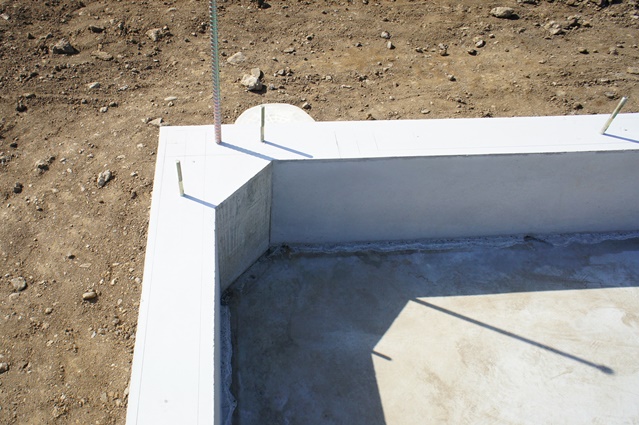

基礎コーナーハンチ
基礎コーナー部分は不均等荷重や地震時の大きな揺れと繰り返す余震により負担が集中しやすい箇所です。そのためハンチ補強をして強い強度で基礎の剛性を高めます。

タフジョイント<通し柱>

tahujoint_img
木造住宅のおいて、地震の影響を大きく受ける接合部には、従来の構造金物ではなく、オリジナルの金物を使用します。それに対しタフジョイント工法は、木材の切り欠きを最小限に抑えるので、木材本来の強度を保つと共に、柱と梁を金物で強固に一体化させる役割を果たします。またオリジナル金物は、耐食性に優れたカオチン電着塗装を採用し、長年の使用による劣化を防ぎます。
・約1.5倍の強度(従来の在来工法の梁端部において)
・柱の断面欠損減少

エンジニアリングウッド<集成材>

tahujoint_img
木材を科学の力でより優れた品質に仕上げ、木ならではの長所をパワーアップしたエンジニアリングウッド(集成材)を使用しています。

  • 木に含まれる水分を15%以下に乾燥し、反り、割れを防ぐ
  • 天然木に対して1.5倍以上の強度
  • 鉄と比べ約1/4、コンクリートと比べ約1/5の軽さ
  • 熱伝導率は鉄の1/200、コンクリートの1/4の低さで、夏は涼しく、冬は暖かい高い遮断性を発揮
  • 接着剤に含まれるホルムアルデヒドは一番規制の厳しいF4スターを採用

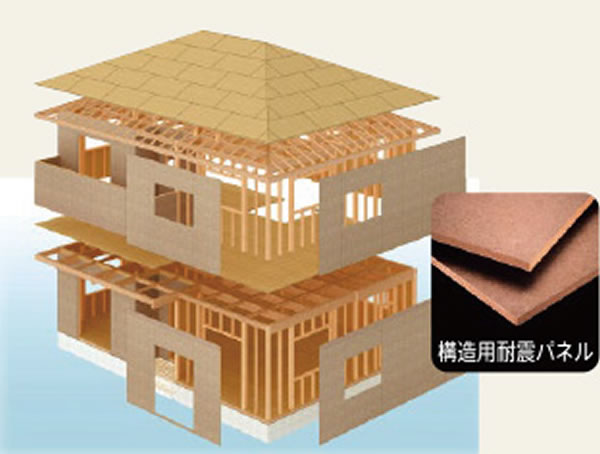

4面耐震パネル+剛床工法

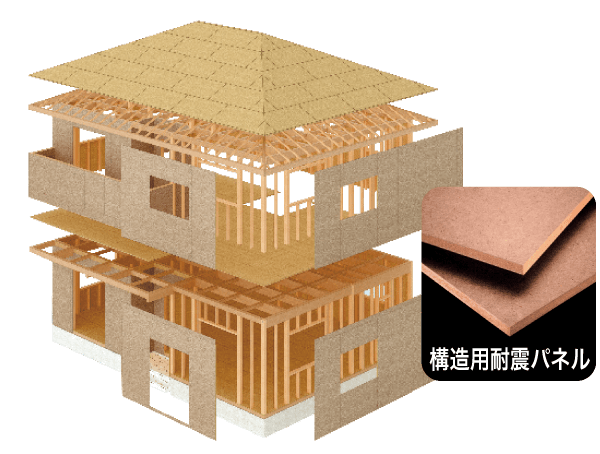

4面耐震パネル
4面耐震パネル

・壁倍率4.0の耐震力
・腐食とシロアリに強い
・高耐水性素材

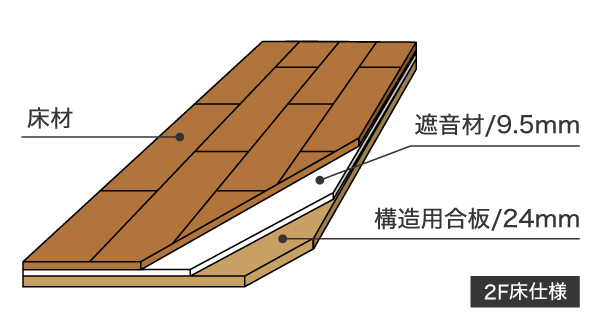

剛性床

・剛性床を使用
・地震による変形・破損を防止
・3層48mmで生活音も減少(2階)

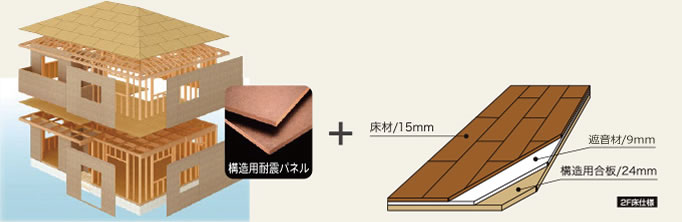

外周面は4面耐震パネルを、水平面には強靭なベタ基礎の他に1・2階床で剛性床を形成します。家全体を強固な箱型構造にすることで大地震の大きな力に対し、面で受け止め、力を分散させます。いつ、どの方向から迫るかわからない地震や台風などの天災に対し、高性能・箱型構造の家がご家族を守ります。
箱型構造
建物には常に荷重がかかっています。瓦や積雪など上からかかる鉛直方向からの力に加え、特に大きな地震などでは激しい横揺れにより、水平方向からも大きな力が加わります。そこで従来の「筋かい」などの線で支える工法から、耐震パネルなどの面で支える工法を用いることにより、荷重が1点に集中せず横からの力を面全体でしなやかに受け止め、分散させることができます。

4面耐震パネル+剛床工法

4面耐震パネル
4面耐震パネル

・壁倍率4.0の耐震力。
・腐食とシロアリに強い。
・高耐水性素材。

剛性床
剛性床

・剛性床を使用
・地震による変形・破損を防止
・3層48mmで生活音も減少(2階)

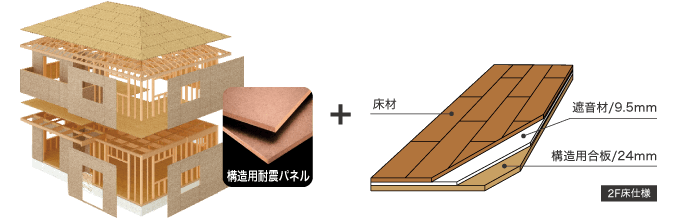

外周面は4面耐震パネルを、水平面には強靭なベタ基礎の他に1・2階床で剛性床を形成します。家全体を強固な箱型構造にすることで大地震の大きな力に対し、面で受け止め、力を分散させます。いつ、どの方向から迫るかわからない地震や台風などの天災に対し、高性能・箱型構造の家がご家族を守ります。

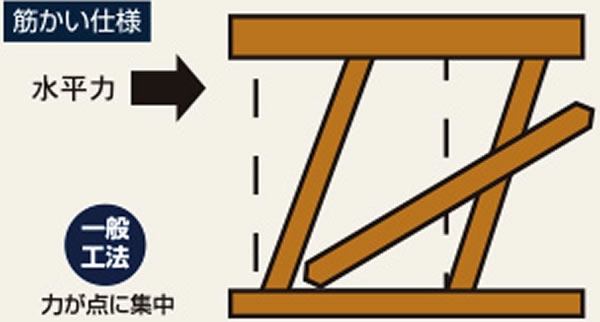

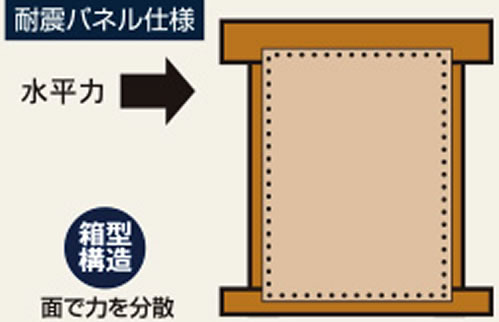

線から面へ、箱型構造の家
筋かい仕様耐震パネル仕様
建物には常に荷重がかかっています。瓦や積雪など上からかかる鉛直方向からの力に加え、特に大きな地震などでは激しい横揺れにより、水平方向からも大きな力が加わります。そこで従来の「筋かい」などの線で支える工法から、耐震パネルなどの面で支える工法を用いることにより、荷重が1点に集中せず横からの力を面全体でしなやかに受け止め、分散させることができます。

4面耐震パネル+剛床工法

4面耐震パネル
4面耐震パネル

・壁倍率4.0の耐震力。
・腐食とシロアリに強い。
・高耐水性素材。

剛性床
剛性床

・剛性床を使用
・地震による変形・破損を防止
・3層48mmで生活音も減少(2階)

外周面は4面耐震パネルを、水平面には強靭なベタ基礎の他に1・2階床で剛性床を形成します。家全体を強固な箱型構造にすることで大地震の大きな力に対し、面で受け止め、力を分散させます。いつ、どの方向から迫るかわからない地震や台風などの天災に対し、高性能・箱型構造の家がご家族を守ります。
線から面へ、箱型構造の家
筋かい仕様耐震パネル仕様
建物には常に荷重がかかっています。瓦や積雪など上からかかる鉛直方向からの力に加え、特に大きな地震などでは激しい横揺れにより、水平方向からも大きな力が加わります。そこで従来の「筋かい」などの線で支える工法から、耐震パネルなどの面で支える工法を用いることにより、荷重が1点に集中せず横からの力を面全体でしなやかに受け止め、分散させることができます。

アルネットホームの住宅は、耐震性能に優れ、耐震最高等級(耐震等級3)に対応しております。

(※階数・プランにより耐震等級が変わる場合があります。
また住宅性能表示制度による住宅性能評価書の交付を受ける場合は、別途申請費用がかかります。)

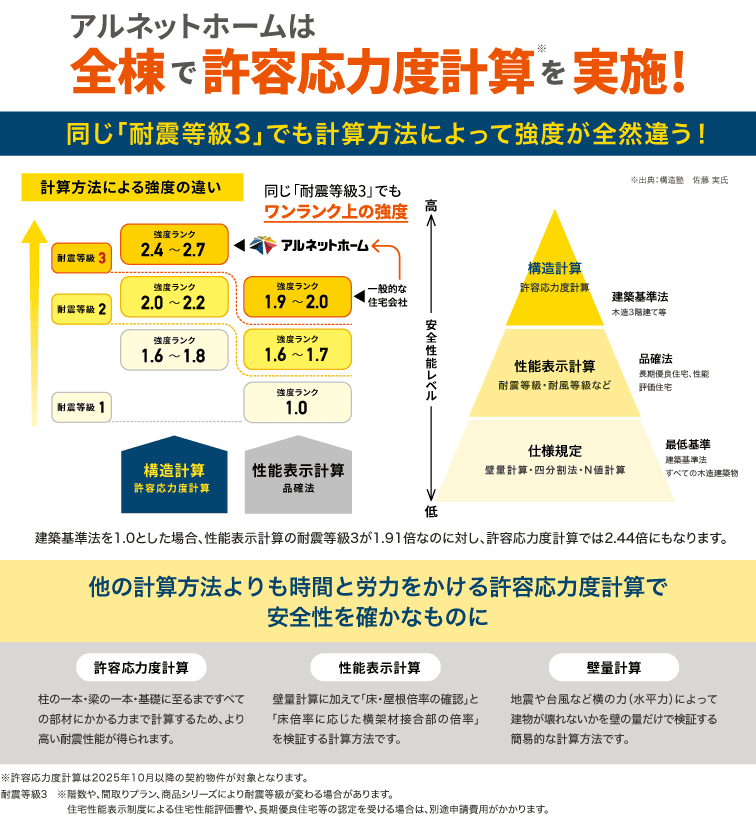

耐震等級3とは 耐震等級3とは

耐震等級とは、地震・暴風・積雪(多雪区域のみ)について、それぞれ、損傷防止と倒壊等防止の2つの観点から評価した結果を等級で表しており、等級が高くなるにつれて、より大きな力に対して目標が達成されることとなります。最高等級が耐震等級3となり、極めて稀に(数百年に一度程度)発生する地震による力の 1.5 倍の力に対して倒壊、崩壊等しない程度の基準と定められております。
